Ensayo SPT en Iquique: Datos Duros Para Suelos Salinos y Arenas Sísmicas

Hemos visto demasiadas veces cómo un proyecto de edificación en altura en el borde costero de Iquique se frena en seco porque los resultados del SPT mal interpretados subestimaron la compacidad real del suelo salino. En una zona donde la napa freática está casi a ras de suelo, el ensayo de penetración estándar, ejecutado sin el control de torque adecuado y sin corrección por energía, entrega números que pueden llevar a un diseño de fundación peligrosamente optimista. El ensayo SPT en esta ciudad no es un simple golpeo: es la diferencia entre anclar bien una estructura a la terraza litoral o exponerla a asentamientos diferenciales severos durante el próximo evento telúrico. Antes de cualquier movimiento de tierras, conviene integrar los datos del SPT con un perfil de velocidad de ondas de corte mediante MASW o una refracción sísmica para amarrar la resistencia a la rigidez del perfil estratigráfico.

En Iquique, un N60 sin corrección por salinidad ni torque puede inflar la fricción y ocultar un suelo licuable bajo la costra.

Metodología y alcance

Comparar un perfil de SPT ejecutado en el sector de Cavancha con uno de la zona de Alto Hospicio es contrastar dos mundos geotécnicos completamente distintos. En Cavancha domina una arena calcárea con cementación salina variable, donde los valores de N60 pueden dispararse artificialmente por la presencia de costras evaporíticas, mientras que en Alto Hospicio, sobre la Pampa del Tamarugal, encontramos arenas limosas y costras de yeso con una respuesta mucho más errática ante el martinete. Por eso, cada campaña de ensayo SPT en Iquique exige un muestreo sistemático con cuchara partida para correlacionar visualmente la estratigrafía — según ASTM D1586 — y, si la profundidad lo permite, una calicata de contraste para validar la macroestructura del depósito antes de invertir en la campaña profunda. Esa doble verificación evita que un lente de sal gruesa se confunda con un estrato competente.

Consideraciones locales

Una observación que repetimos en terreno es que, en los primeros metros bajo el sello de fundación en Playa Brava, la arena parece densa al tacto, pero el SPT muestra un descenso abrupto del N60 apenas se atraviesa la costra superficial. Ese fenómeno es típico de la geología sedimentaria de Iquique: capas de arena suelta intercaladas con lentes de evaporitas, que bajo carga cíclica — un sismo como el de 2014 — colapsan o licuan si no se detectan a tiempo. El riesgo más concreto es subdimensionar la profundidad de sello y dejar las zapatas apoyadas sobre un estrato competente falso. Complementar el SPT con un análisis de licuefacción basado en Seed & Idriss y un ensayo CPT para obtener un perfil continuo de resistencia por punta permite mapear esos lentes peligrosos con precisión centimétrica.

Parámetros técnicos

Parámetro	Valor típico
Norma de referencia principal	ASTM D1586-18 / NCh 3171.Of2010
Peso del martinete	63.5 kg (140 lb) ± 0.5 kg
Altura de caída libre	760 mm (30 pulgadas) ± 10 mm
Diámetro de la cuchara partida	Estándar 2 pulgadas (ID) / Con camisa para arenas finas
Intervalo de registro	Cada 150 mm (6 pulgadas) / N total = N2 + N3 (300 mm)
Corrección aplicada en Iquique	N60 por energía, confinamiento y presencia de sales

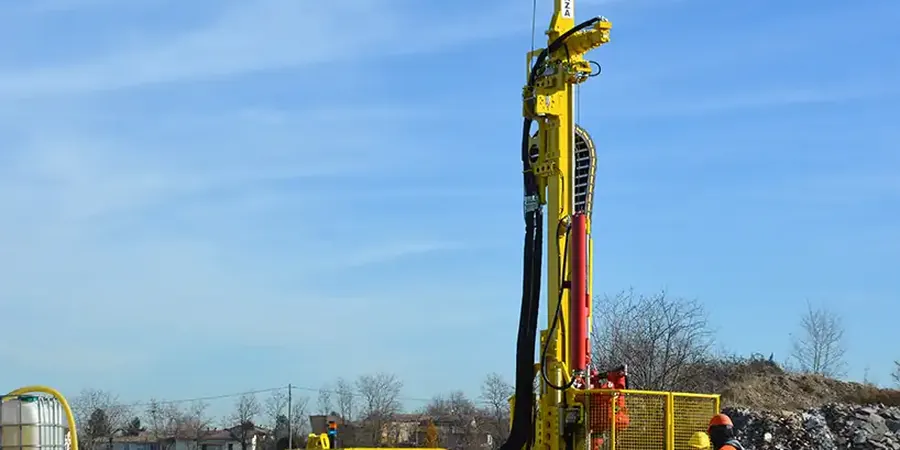

Equipo de perforación típico	Sonda rotativa con tricono en costra salina / helicoidal en rellenos
Profundidad máxima habitual	Hasta 15-20 m o rechazo a 50 golpes en 150 mm

Servicios técnicos asociados

Perforación SPT con registro continuo

Ejecución del ensayo cada 1 metro o cambio de estrato, con medición de torque y recuperación de muestras alteradas para clasificación visual en laboratorio de terreno.

Interpretación N60 y parámetros geotécnicos

Corrección por energía (N60), confinamiento (N1)60 y presencia de sales cementantes, entregando ángulo de fricción interna, densidad relativa y módulo de balasto estimado.

Perfilaje estratigráfico digital

Confección de columnas estratigráficas con la clasificación USCS de cada horizonte, ubicación del nivel freático y descripción del grado de cementación observado en la cuchara.

Análisis de licuefacción simplificado

Aplicación de la metodología de Seed & Idriss (1983) y Youd et al. (2001) para calcular el factor de seguridad por licuefacción en arenas bajo el nivel freático de Iquique.

Normativa aplicable

NCh 3171.Of2010 - Geotecnia - Ensayo de penetración estándar SPT, ASTM D1586-18 - Standard Test Method for Standard Penetration Test (SPT) and Split-Barrel Sampling of Soils, NCh 433.Of1996 Mod.2009 - Diseño sísmico de edificios (clasificación de suelo según Vs y N60), DS N°61 - Reglamento que fija el diseño sísmico de edificios (clasificación sísmica de suelos, Tabla 3), NCh 1508.Of2014 - Geotecnia - Estudio de mecánica de suelos

Preguntas frecuentes

¿Qué profundidad alcanza un ensayo SPT en los suelos de Iquique?

Generalmente perforamos hasta 15 o 20 metros, lo que cubre el bulbo de presiones de la mayoría de las fundaciones en la terraza costera. Si encontramos rechazo por una costra salina muy cementada antes de esa profundidad, detenemos el ensayo y registramos el rechazo según la norma NCh 3171. En suelos de Alto Hospicio, la profundidad puede variar más por la intercalación de yeso y arena limosa.

¿Cuánto cuesta un sondeo con SPT en Iquique?

El costo de un sondeo con ensayo SPT en Iquique varía según la profundidad y la dificultad de acceso, pero para una campaña típica en terreno plano el rango se sitúa entre $243.000 y $317.000 por sondeo. Este valor considera la movilización del equipo de perforación hasta la zona costera o la pampa, la ejecución del ensayo y el informe con el perfil N60 corregido.

¿Por qué es necesario corregir el valor N en los suelos salinos de Iquique?

El rango referencial para este servicio en Iquique es $243.000 - $317.000. El precio final depende del alcance y volumen del proyecto.

¿El SPT sirve para evaluar el potencial de licuefacción en el borde costero?

Sí, es la base del método simplificado. Con los valores de (N1)60cs y la granulometría de la muestra extraída con la cuchara partida, calculamos la resistencia cíclica del suelo. En Iquique, donde el nivel freático está alto y la actividad sísmica es frecuente, este análisis es mandatorio para cualquier edificio de más de dos pisos según la norma NCh 433.
