En Iquique, el diseño sísmico de cualquier estructura no parte de un libro, parte del suelo. La norma NCh433.Of1996 Mod.2012 y el D.S. 61 exigen la clasificación sísmica del terreno mediante la velocidad de ondas de corte en los primeros 30 metros, el parámetro VS30. El ensayo MASW (Análisis Multicanal de Ondas Superficiales) se ha vuelto la herramienta de referencia para obtener este dato en la ciudad, donde la combinación de depósitos eólicos, terrazas marinas y rellenos antrópicos genera perfiles de rigidez muy heterogéneos. Trabajamos con arreglos lineales de geófonos de 4.5 Hz y fuente activa, procesando las curvas de dispersión para invertir el perfil de Vs sin necesidad de perforar. Esto nos permite cubrir sectores extensos como Alto Hospicio, Playa Brava o el casco histórico con una técnica limpia y de alta resolución. El dato de VS30 es el punto de partida para el espectro de diseño elástico y para decidir si se requiere un estudio de licuefacción en las zonas de arenas saturadas cercanas a la costa.
La VS30 en Iquique no es un trámite administrativo; define si su estructura amplifica 1.2 o 2.5 veces la aceleración basal, y eso cambia todo el diseño.
Metodología y alcance

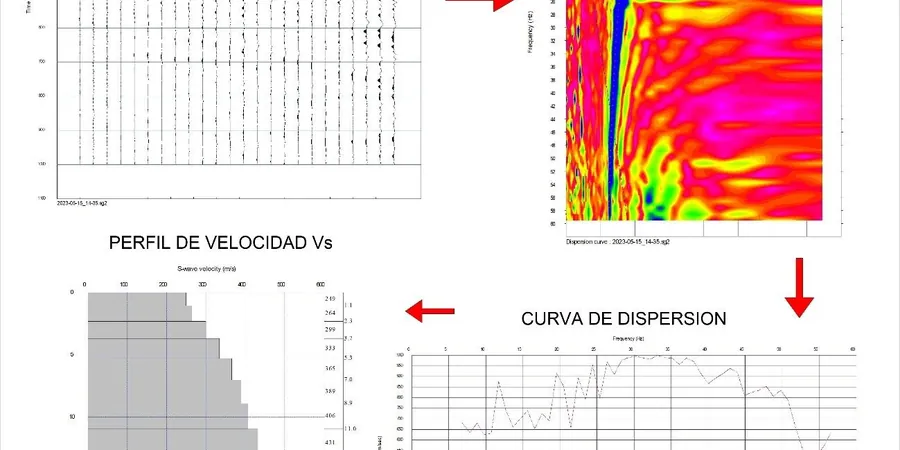

En Iquique muchas veces vemos que los informes de mecánica de suelos tradicionales subestiman la rigidez real de los estratos arenosos cementados con sales, típicos del perfil costero. El MASW captura esa cementación que el SPT no siempre refleja bien, porque la velocidad de corte integra la fábrica del suelo a escala de macizo, no solo la resistencia a la penetración. El equipo técnico despliega líneas sísmicas de 46 a 69 metros según la profundidad objetivo, usando 24 canales y una tasa de muestreo de 1 ms para resolver capas desde 1.5 m hasta más de 35 m de profundidad. El procesamiento incluye transformada f-p, construcción del espectro de dispersión y modelado inverso con algoritmos genéticos, entregando un perfil 1D de Vs con incertidumbre cuantificada. En sectores donde el basamento rocoso aflora, como en los faldeos del cerro Dragón, complementamos con un
ensayo de refracción sísmica para mapear la interfaz suelo-roca con precisión métrica. La clasificación de sitio resultante —típicamente C o D en Iquique, según los periodos fundamentales medidos— define el factor de amplificación sísmica que entra directo al modelo estructural. Para proyectos que involucran excavaciones profundas, esta caracterización de rigidez se vuelve insumo crítico en el
monitoreo de excavaciones durante la fase de construcción.
Consideraciones locales
Iquique tiene 191,468 habitantes y está a solo 90 km de la zona de subducción donde la placa de Nazca se hunde bajo Sudamérica a 7 centímetros por año. El terremoto de 2014 (Mw 8.2) dejó lecciones duras: edificios con VS30 mal caracterizada sufrieron amplificaciones no previstas en el espectro de diseño, y varios sectores sobre depósitos de arena limosa experimentaron agrietamientos por deformación lateral. El riesgo real no es que el suelo falle por completo, es que la norma asuma un suelo tipo C cuando en realidad se comporta como un D o incluso un E. Una clasificación errónea por 50 m/s de diferencia en VS30 puede subestimar la demanda sísmica en más de un 30% sobre la estructura. En los suelos salinos cementados de la Pampa del Tamarugal, la velocidad de corte puede degradarse con la humedad; por eso el MASW debe ejecutarse en condiciones representativas y, si el proyecto lo amerita, repetirse en estación húmeda. Ignorar este detalle es asumir que el suelo de Iquique se comporta igual en enero que en julio, y la geotecnia local sabe que no es así.
Preguntas frecuentes
¿Qué profundidad mínima debe alcanzar un estudio MASW para que sea válido según la normativa chilena?
La NCh433 exige la velocidad de onda de corte promedio en los primeros 30 metros (VS30). El tendido MASW debe diseñarse para que el perfil de Vs invertido alcance al menos esa profundidad con buena resolución. En Iquique, con tendidos de 46 metros y fuente activa normalmente llegamos a 30-35 metros; si el basamento está más profundo, añadimos registros pasivos con geófonos de periodo largo para extender el perfil hasta 60 metros.
¿Cuánto cuesta un estudio MASW para clasificación sísmica en Iquique?
El costo de un perfil MASW con determinación de VS30 en Iquique se mueve entre $784,000 y $1,441,000 pesos chilenos, dependiendo de la longitud del tendido, la cantidad de puntos de medición y si se requiere complemento con fuente pasiva. Una campaña con varios perfiles para un loteo o un edificio de altura se cotiza caso a caso según la grilla de puntos definida por el ingeniero estructural.
¿Qué diferencia hay entre un estudio MASW y uno de refracción sísmica para obtener la clasificación de sitio?
El MASW mide ondas superficiales (Rayleigh) y entrega un perfil continuo de velocidad de corte (Vs) con la profundidad, lo que permite calcular la VS30 directamente. La refracción sísmica mide ondas de compresión (P) y su capacidad para derivar Vs es indirecta y menos precisa en capas blandas. Para clasificación sísmica según NCh433, el MASW es la técnica preferente porque la norma pide explícitamente Vs. En Iquique, donde hay capas de arena cementada con inversión de velocidad, el MASW resuelve mejor esos contrastes que la refracción convencional.
