Calicata Exploratoria en Iquique: Inspección Directa del Subsuelo Salino

En la Región de Tarapacá, la aplicación de la norma NCh1508 para determinar la calidad del subsuelo es un punto de partida obligatorio, pero en Iquique esa exigencia se topa con una realidad muy particular: los depósitos de sales y la abrasión eólica marina que afectan las terrazas costeras. Antes de cualquier cálculo de fundación, la calicata exploratoria permite al equipo técnico observar directamente la estructura del terreno, tomar muestras inalteradas y detectar horizontes cementados por cloruros que pueden falsear un ensayo de penetración. En nuestra experiencia, una excavación de 1.80 m en el sector de Bajo Molle revela en pocas horas lo que un perfil sísmico de superficie no puede resolver: la variabilidad lateral de las costras salinas y la presencia de lentes de arena suelta que complican la estabilidad de una zapata. Complementamos esta inspección con análisis de límites de Atterberg para caracterizar la fracción fina, y cuando el proyecto exige conocer la resistencia en profundidades mayores, recurrimos al ensayo SPT como verificación complementaria.

La observación directa de costras salinas en la calicata evita sobredimensionar la fundación y anticipa el riesgo de ataque químico al hormigón.

Metodología y alcance

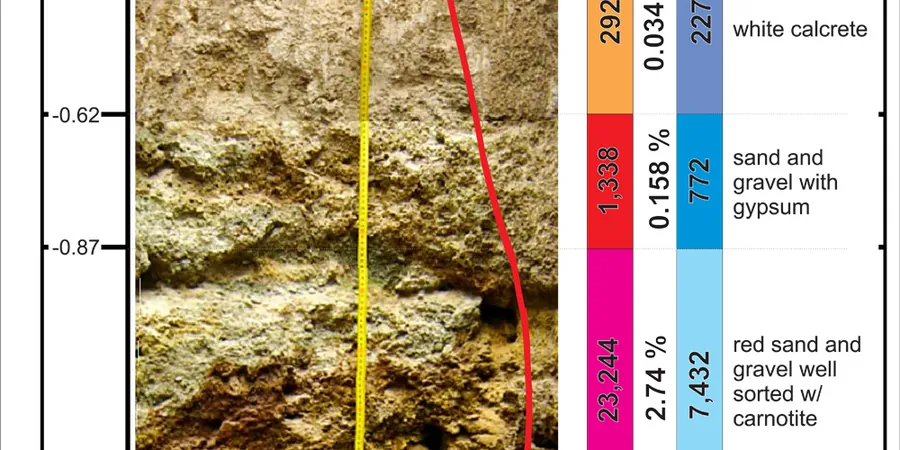

El error más frecuente que vemos en obras locales es asumir que el terreno de Iquique es homogéneo porque la superficie del desierto costero parece uniforme. La realidad bajo los primeros 40 centímetros suele ser distinta: capas de arena con diferente grado de cementación, lentes de grava mal graduada y, en zonas cercanas al borde costero, acumulaciones de sulfatos que atacan el hormigón. La calicata exploratoria nos permite identificar estos cambios de facie sedimentaria sin depender de correlaciones indirectas, y además facilita la extracción de bloques cúbicos para ensayos de compresión simple sobre muestras cementadas con sales. Durante la excavación, documentamos la estabilidad de las paredes, la humedad natural y cualquier indicio de napa freática colgada, un fenómeno que aparece en sectores como Cavancha después de eventos de lluvia altiplánica. La ventaja de esta técnica es que el ingeniero responsable puede ver, tocar y medir las discontinuidades del suelo, definiendo con certeza el perfil estratigráfico para el cálculo de zapatas o plateas de fundación.

Consideraciones locales

En Iquique, muchas veces vemos que se subestima el efecto corrosivo del suelo porque se confía en análisis de laboratorio genéricos sin correlacionarlos con la observación de campo. Una calicata cerca del sector industrial de Zofri puede mostrar eflorescencias blancas que indican concentraciones de sulfato superiores a 0.5%, un umbral que obliga a usar cemento resistente a los sulfatos según ACI 318. Ignorar este detalle durante la exploración geotécnica conduce a patologías prematuras en elementos de hormigón armado, con fisuración por expansión de etringita en menos de cinco años. Además, la presencia de lentes de arena limpia bajo una costra dura puede inducir asentamientos diferenciales si la carga de la estructura rompe la capa cementada superficial. La calicata exploratoria bien ejecutada permite mapear estos contactos estratigráficos y definir la profundidad de desplante con un margen de seguridad realista frente a la agresividad química del subsuelo iquiqueño.

Parámetros técnicos

Parámetro	Valor típico
Profundidad máxima recomendada	3.5 m con entibación; hasta 2.0 m sin soporte en suelos cohesivos
Tipos de muestra recuperables	Bloques inalterados, muestras integrales, muestras alteradas en saco
Registro según norma	ASTM D2488 / NCh1508, con descripción visual-manual de plasticidad y humedad
Estabilidad de paredes en suelos salinos	Evaluación in situ de cementación por cloruros y sulfatos
Frecuencia de muestreo	Cada cambio de estrato o cada 0.5 m en perfiles homogéneos
Documentación complementaria	Registro fotográfico digital, croquis de ubicación GPS diferencial
Rendimiento típico en terreno	2 a 3 calicatas por día en suelos areno-limosos con costras

Servicios técnicos asociados

Ejecución de Calicata con Muestreo Estratigráfico

Excavación mecánica o manual hasta 3.5 m, con entibación cuando la estabilidad lo exige, recuperando muestras inalteradas de cada horizonte salino, arenoso o de grava detectado.

Caracterización del Potencial Corrosivo del Suelo

Análisis de contenido de sulfatos y cloruros solubles en muestras extraídas in situ, determinando la categoría de exposición química para el hormigón según ACI 318, fundamental en la costa de Iquique.

Perfil Estratigráfico para Fundaciones Superficiales

Elaboración del perfil geotécnico de detalle a partir del registro de la calicata, identificando la cota de desplante óptima para zapatas o plateas en terrenos con costras cementadas.

Normativa aplicable

ASTM D2488: Práctica estándar para descripción e identificación de suelos (procedimiento visual-manual), NCh1508: Geotecnia – Estudio de mecánica de suelos, reconocimiento mediante calicatas y trincheras, ACI 318 – Requisitos para concreto expuesto a sulfatos, aplicable a suelos salinos de Iquique

Preguntas frecuentes

¿Qué profundidad alcanza una calicata exploratoria en los suelos salinos de Iquique?

En Iquique, la profundidad habitual oscila entre 2.0 y 3.5 metros. En terrenos con costras de sal cementada podemos excavar sin entibación hasta 2.0 m; para profundidades mayores instalamos soporte lateral si el material pierde cohesión al secarse.

¿Cuánto cuesta realizar una calicata exploratoria en Iquique?

El rango de precio para una calicata con muestreo y registro estratigráfico en Iquique se sitúa entre $211.000 y $421.000, dependiendo de la profundidad, la necesidad de entibación y la cantidad de muestras a analizar en laboratorio.

¿Es necesaria una calicata si ya tengo un ensayo SPT en el mismo terreno?

Sí, porque ambos métodos se complementan. El SPT mide la resistencia a la penetración, pero la calicata permite ver la cementación real por sales, tomar bloques inalterados y observar la estructura del suelo, algo que el SPT no puede hacer en terrenos con costras duras como los de Iquique.

¿Qué tipo de muestras se obtienen de la calicata y para qué sirven?

Recuperamos bloques inalterados para ensayos de compresión simple sobre material cementado, muestras alteradas en saco para granulometría y límites de Atterberg, y muestras integrales para medir el contenido de sales solubles, claves para evaluar la agresividad al hormigón en la zona costera.
