Monitoreo geotécnico de excavaciones en Iquique: control estructural durante el movimiento de tierras

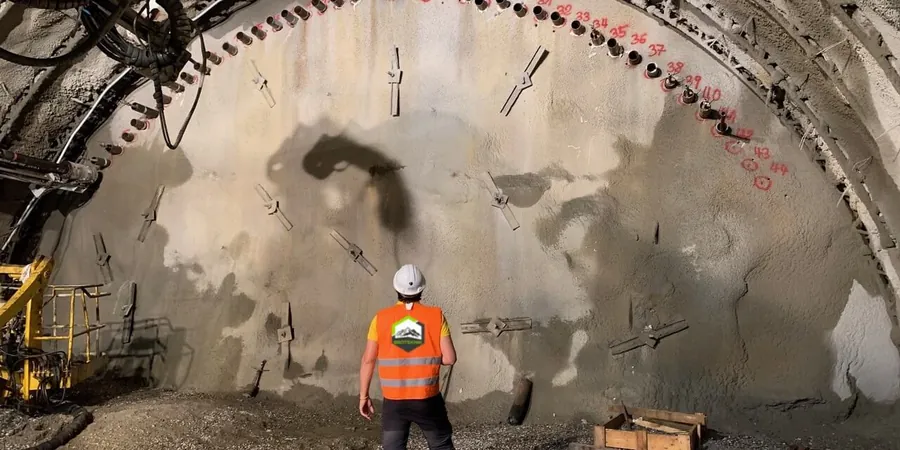

Instalar una estación total robotizada en el borde de una excavación iquiqueña es apenas el comienzo. Lo que realmente define la seguridad de una faena en la zona costera de Tarapacá es la red de inclinómetros, celdas de carga y piezómetros Casagrande que el equipo técnico calibra antes de que la primera retroexcavadora muerda el terreno. En Iquique, donde las terrazas sedimentarias del Pleistoceno alternan con dunas activas y costras salinas de hasta 15 cm de espesor, el monitoreo geotécnico de excavaciones no es un trámite administrativo: es la herramienta que anticipa deformaciones cuando la obra avanza a menos de 200 metros de la línea de costa. Los prismas ópticos instalados en edificios colindantes y las lecturas diarias de convergencia permiten detectar desplazamientos milimétricos antes de que se traduzcan en fisuras en la propiedad vecina. Complementamos este control con el ensayo CPT cuando se requiere un perfil continuo de resistencia en arenas limosas con lentes de arcilla, y con los límites de Atterberg para caracterizar los horizontes cohesivos que aparecen bajo la costra salina superficial.

En suelos salinos de Iquique, un inclinómetro mal instalado puede corroerse en 30 días: la clave es la doble protección anticorrosiva y la lectura diaria durante los primeros 15 días de corte.

Metodología y alcance

La niebla costera o camanchaca que cubre Iquique durante gran parte del año no solo oxida los fierros de obra gruesa: altera las lecturas de los sensores electrónicos si no se protegen adecuadamente. Las estaciones de monitoreo geotécnico que instalamos en excavaciones iquiqueñas incorporan cajas estancas IP67 y registradores con compensación de temperatura porque la humedad relativa promedio del 73% puede falsear las mediciones de los strain gauges. Además, la presencia de sales cristalizadas en las terrazas marinas —principalmente halita y yeso— acelera la corrosión galvánica de los anclajes instrumentados, por lo que especificamos barras Dywidag con doble protección anticorrosiva y verificamos el potencial eléctrico cada 72 horas. Una excavación típica en el radio del casco histórico, donde la napa freática puede aparecer a solo 1.8 m de profundidad en los meses de invierno altiplánico, exige piezómetros de lectura automatizada con telemetría GPRS porque el flujo subterráneo puede cambiar en cuestión de horas. Los registros de inclinómetro biaxial en los muros pantalla permiten graficar la evolución de la deformación lateral y compararla con las curvas de diseño del estudio de estabilidad de taludes que precede a toda excavación profunda en la ciudad.

Consideraciones locales

La zona sísmica 3 de la NCh433 y la proximidad al plano de subducción de Nazca —apenas 90 km frente a las costas de Iquique— convierten cada excavación en un ensayo dinámico no programado. El terremoto de Pisagua de 2014 (Mw 8.2) demostró que las aceleraciones horizontales pueden superar 0.4 g en el sector de Bajo Molle, y una excavación sin instrumentación sísmica es una caja negra después de un evento así. Lo que más vemos en esta zona son muros de contención temporal que, tras un sismo interplaca, desarrollan desplazamientos residuales de 2 a 5 cm que no se recuperan: solo los inclinómetros fijos con lectura inmediata post-sismo permiten cuantificar ese daño y decidir si se refuerza o se reanuda la faena. Otro riesgo específico de Iquique es la socavación por rotura de matrices de agua potable —la red de Aguas del Altiplano tiene tramos centenarios en el casco antiguo— que satura las arenas finas del subsuelo y dispara asentamientos súbitos de 10 mm en menos de seis horas. El monitoreo geotécnico de excavaciones en estas condiciones incluye sensores de humedad volumétrica en el trasdós del muro para detectar fugas antes de que se manifieste una falla catastrófica.

Parámetros técnicos

Parámetro	Valor típico
Frecuencia de lectura inicial	Cada 24 h durante los primeros 15 días de excavación; luego cada 72 h en fase estable
Instrumentación típica en muro pantalla	Inclinómetro biaxial + celda de carga en anclaje activo + piezómetro de hilo vibrátil
Precisión del inclinómetro	±0.01 mm por lectura (sonda MEMS calibrada bajo ASTM D6230)
Umbral de alerta por asentamiento	0.5 mm/día en edificación patrimonial colindante (casco histórico de Iquique)
Protección anticorrosiva en ambiente salino	Barras grado 75 con doble vaina de HDPE y lechada de cemento tipo HS (alta resistencia a sulfatos)
Telemetría de datos	Plataforma web con acceso restringido y alertas automáticas por email/SMS al superar umbrales configurables

Servicios técnicos asociados

Instrumentación de muros pantalla y pilotes secantes

Instalación de inclinómetros biaxiales dentro de la armadura del muro, con tubería guía ranurada que permite el paso de la sonda hasta la punta del elemento. Las lecturas cero se toman antes del inicio de la excavación y se comparan con las curvas de diseño para detectar desviaciones. Incluye celdas de carga en anclajes activos con registro datalogger y transmisión remota.

Control de asentamientos en edificación patrimonial

En el casco histórico de Iquique, donde conviven casonas de pino oregón con fachadas de cal y canto, instalamos prismas ópticos y fisurómetros de alta sensibilidad (precisión ±0.1 mm) en muros medianeros. La estación total robótica realiza ciclos de medición programados cada 2 horas y compara las coordenadas con una red de puntos fijos externos a la zona de influencia de la excavación.

Monitoreo del nivel freático y presiones intersticiales

Piezómetros de hilo vibrátil con sensor de presión absoluta, instalados en sondeos a diferentes profundidades para capturar la variación estacional de la napa. En Iquique, el flujo subterráneo responde al régimen de lluvias estivales del altiplano, con recarga diferida que eleva el nivel freático entre febrero y abril. Los datos se integran en la plataforma de monitoreo para correlacionar presiones de poros con deformaciones del muro de contención.

Normativa aplicable

NCh 433.Of1996 Mod. 2012 — Diseño sísmico de edificios (zona sísmica 3, suelo tipo C/D en terrazas costeras), NCh 1508:2014 — Geotecnia: estudio de mecánica de suelos (clasificación de suelos salinos y ensayos de agresividad química), ASTM D6230-21 — Standard guide for monitoring ground movement using probe-type inclinometers, NCh 2369.Of2003 — Diseño sísmico de estructuras e instalaciones industriales (aplicable a sistemas de entibación temporal), Manual de Carreteras, Vol. 3 — Instrucciones y criterios de diseño (sección excavaciones y sostenimiento, MOP Chile)

Preguntas frecuentes

¿En qué momento de la obra se debe iniciar el monitoreo geotécnico de excavaciones?

La instrumentación debe instalarse antes del primer movimiento de tierra. En Iquique, realizamos la lectura cero de inclinómetros y la nivelación de precisión de los hitos topográficos al menos 72 horas antes de que la excavadora comience a cortar. Ese periodo permite estabilizar los sensores y detectar cualquier variación por temperatura o asentamiento del equipo de perforación. Durante los primeros 15 días de corte, las lecturas son diarias; luego espaciamos según la velocidad de deformación observada.

¿Qué normativa regula el monitoreo de excavaciones profundas en Chile?

No existe una norma chilena única dedicada exclusivamente al monitoreo de excavaciones, pero el marco lo componen la NCh 433 para la clasificación sísmica del suelo, la NCh 1508 para los estudios geotécnicos previos, y la NCh 2369 para estructuras industriales temporales. En la práctica, seguimos los lineamientos de la ASTM D6230 para inclinómetros y los criterios del Manual de Carreteras del MOP para la definición de umbrales de alerta y frecuencias de lectura.

¿Qué variables se miden durante el monitoreo de una excavación en Iquique?

Depende de la profundidad y del tipo de suelo, pero en una excavación típica entre calles Serrano y Baquedano instrumentamos: desplazamiento lateral del muro con inclinómetros biaxiales, asentamiento vertical en edificios vecinos con nivelación óptica, carga en anclajes activos con celdas de carga, nivel freático con piezómetros automatizados, y aceleración sísmica con acelerógrafos triaxiales si la obra supera los 8 m de profundidad. En suelos con costra salina añadimos sensores de humedad para detectar fugas tempranas.

¿Cuánto cuesta un servicio de monitoreo geotécnico de excavaciones en Iquique?

El costo varía según la cantidad de instrumentos, la profundidad de la excavación y la duración del monitoreo. Para una obra de 2 a 3 niveles de subterráneo en el radio urbano de Iquique, el servicio completo —incluyendo instalación de inclinómetros, piezómetros, celdas de carga, estación total robótica y plataforma de visualización— se sitúa en un rango de $445.000 a $1.283.000 pesos chilenos, dependiendo del plan de frecuencias de lectura y del número de informes técnicos requeridos durante la faena.
