El error más frecuente que vemos en obra al norte de Iquique es asumir una velocidad de onda constante en todo el perfil, ignorando las intercalaciones de costra salina y arena suelta que caracterizan la geología local. Cuando el diseño sísmico se basa en supuestos genéricos en lugar de un perfil de velocidades real, la clasificación de sitio puede quedar desplazada un rango completo, sobredimensionando la estructura o peor aún, subestimando la demanda. La tomografía sísmica de refracción y reflexión resuelve esta incertidumbre al entregar una imagen 2D del subsuelo con la distribución de Vp y, mediante procesamiento avanzado, permitir inferir la rigidez de los estratos a profundidades que otros métodos no alcanzan con la misma resolución. En Iquique, donde el basamento rocoso de la Cordillera de la Costa se oculta bajo depósitos cuaternarios de espesor muy variable, complementamos este estudio con sondajes SPT cuando la norma exige validación directa de la resistencia a la penetración.
Un perfil de velocidades obtenido por tomografía sísmica reduce la incertidumbre en la clasificación de sitio y evita correcciones tardías en el diseño estructural.
Metodología y alcance

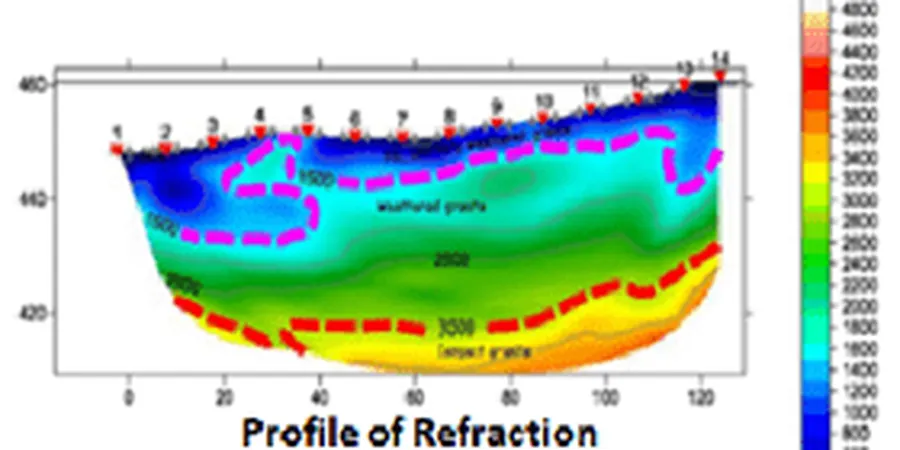

El borde costero de Iquique presenta una secuencia estratigráfica particular: depósitos eólicos finos sobre una costra de sales de hasta 4 metros de espesor en algunos sectores de Alto Hospicio, seguida de arenas medianas a densas y finalmente la roca intrusiva del Jurásico. Esta configuración genera contrastes de impedancia muy marcados que la tomografía de refracción captura con precisión, definiendo la interfase suelo duro-roca y la geometría del basamento con errores laterales inferiores al 5 por ciento. Trabajamos con tendidos sísmicos de 24 a 48 geófonos, fuente de impacto instrumentada y software de inversión tomográfica que itera hasta lograr un modelo de velocidades convergente, cumpliendo los criterios de la norma ASTM D5777 y los requerimientos de la NCh433 para clasificación sísmica de sitio. La combinación con reflexión de alta resolución permite, además, identificar estructuras geológicas menores como paleocanales rellenos de material suelto que pueden pasar inadvertidos en una campaña de sondajes aislados.
Consideraciones locales
Un proyecto de edificación en el sector sur de Iquique, cerca del aeropuerto Diego Aracena, programó una excavación de dos niveles subterráneos confiando en un perfil de refracción convencional de solo 12 canales. La baja densidad de rayos no resolvió una lente de arena limosa saturada a 9 metros de profundidad, y al alcanzarla durante la faena se produjo una inestabilidad de la losa de fondo que paralizó la obra por tres semanas. La tomografía sísmica de alta resolución, con espaciado de geófonos reducido y múltiples puntos de tiro, habría detectado ese estrato de baja velocidad y permitido anticipar el refuerzo del sistema de contención. En Iquique, donde la napa freática somera y la presencia de sales solubles complican el comportamiento mecánico, omitir una caracterización geofísica detallada es un riesgo que se traduce en sobrecostos y reprogramaciones que ningún mandante quiere enfrentar.
Preguntas frecuentes
¿Qué profundidad máxima de investigación alcanza la tomografía sísmica en los suelos de Iquique?
Depende de la longitud del tendido y de la energía de la fuente. Con un tendido de 115 metros y fuente de impacto instrumentada alcanzamos entre 25 y 35 metros en refracción; con martillo acelerado o caída de peso llegamos a 50-60 metros en terrenos compactos. La reflexión de alta resolución puede superar los 100 metros cuando la estratigrafía lo permite y el contraste de impedancia entre capas es suficiente.
¿Se puede aplicar refracción sísmica en el casco urbano de Iquique con ruido ambiental?
Sí, pero requiere protocolos específicos. Trabajamos en horarios de menor tránsito, aplicamos apilamiento vertical de impactos (entre 5 y 10 golpes por punto de tiro) y filtrado espectral para atenuar el ruido urbano. En avenidas con alto flujo vehicular programamos los tendidos en fines de semana o madrugada, y la relación señal/ruido se monitorea en tiempo real durante la adquisición.
¿Cuál es el costo de una tomografía sísmica para un proyecto de edificación en Iquique?
El rango de inversión para un estudio típico con dos a tres tendidos sísmicos de refracción en la zona de Iquique oscila entre $1.253.000 y $2.463.000, dependiendo de la longitud total de perfil, el número de geófonos, la dificultad de acceso al terreno y si se incluye procesamiento de reflexión o únicamente refracción.
¿Qué diferencia hay entre la tomografía de refracción y un perfil MASW para clasificación sísmica de sitio?
La refracción entrega la distribución 2D de velocidades de onda P (Vp) y delimita geometrías de estratos con alta precisión lateral. El MASW proporciona el perfil 1D de velocidades de onda de corte (Vs) bajo el centro del arreglo. Ambos se complementan: la refracción mapea la estratigrafía y el MASW aporta el parámetro Vs30 para la clasificación según NCh433. En proyectos de Iquique solemos ejecutar ambos métodos en los mismos tendidos para cruzar resultados y reducir la ambigüedad interpretativa.
